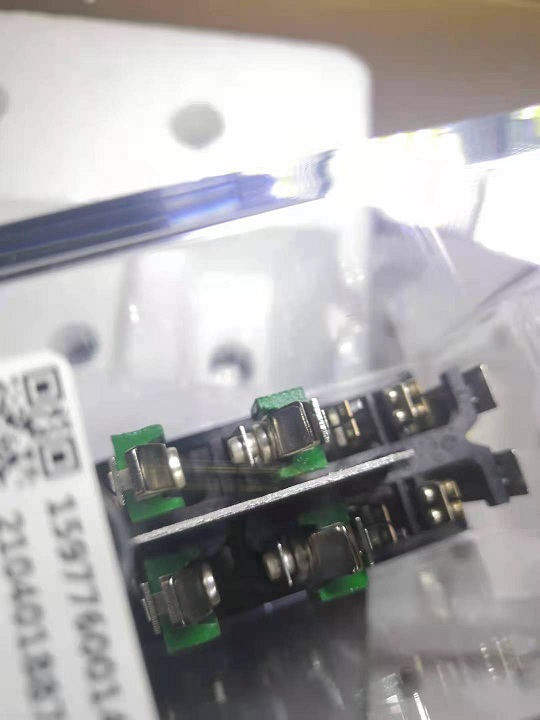

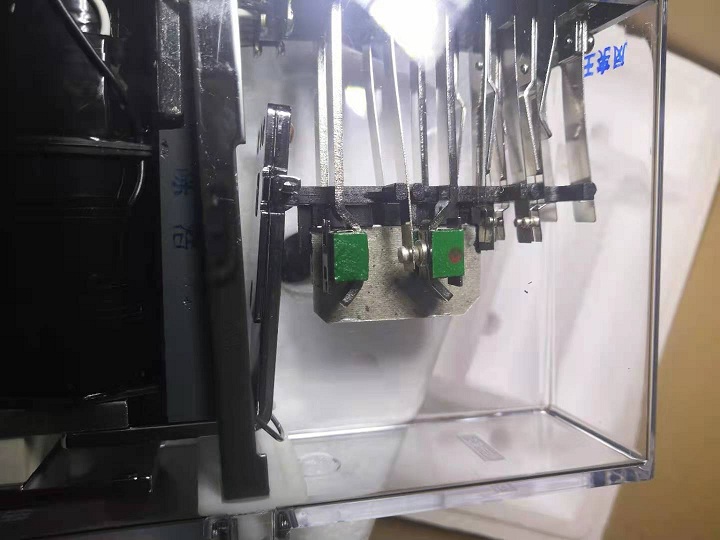

JYJXC-220/220，有极加强接点继电器

应用范围	信号	品牌	南京慧点铁路设备有限公司
型号	JYJXC-220/220	产品系列	有极加强接点继电器
触点形式	常规	额定电压	DC24（V）
电流性质	直流	外形	中型
功率负载	中功率	防护特征	密封式
直流电阻	100M（Ω）	吸合电流	5（A）
释放电流	5（A）	线圈功率	5（W）
额定工作频率	50（Hz）

1  用途

JYJXC-220/220型有极加强接点继电器（以下简称继电器）在信号电路中作道岔控制继电器。

2  适用环境

继电器的适用环境为:

a) 环境温度：-40℃～+60℃；

b) 相对湿度：不大于90%（温度+25℃）；

c) 气    压：不低于70 kＰa(相当于海拔高度3000m以下)；

d) 振    动: 振频不大于15Hz，振幅不大于0.45mm；

e) 工作位置：水平；

f) 周围无引起爆炸危险的有害气体，并应有良好的防尘措施。

3  机械特性

接点组数：2DF、2DFJ；

鉴别销号码：15、54；

接点间隙：普通接点不小于4.5 mm；加强接点不小于7 mm；

托片间隙：普通接点不小于0.35 mm；加强接点0.1 mm～0.3 mm；

普通接点压力：定位接点不小于150 mN；反位接点不小于150 mN；

加强接点压力：定位接点不小于400 mN；反位接点不小于400 mN；

接点齐度误差：普通接点与普通接点间及普通接点与加强接点间不大于0.2 mm，加强接点与加强接点间不大于0.1 mm。

定位或反位保持力不小于2 N；

3  电气特性（+20℃时）

线圈电阻：

线圈单独使用，使用1、23、4；

额定值： ；

充磁值： ；

转极值：正向10V～16V、反向10V～16V；

接点电阻：普通接点不大于0.05Ω；加强接点不大于0.1Ω。

5  绝缘耐压

在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。

在气压不低于86kPa条件下（相当于海拔高度1000m以下），继电器的绝缘耐压应能承受交流正弦波50Hz、2000V有效值电压，历时1min应无击穿闪络现象，重复试验时的电压应为原试验电压值的75%。

6  电寿命

继电器普通接点通以DC 24V 1A 阻性负载；加强接点通以DC 220V 7.5A 、0.05H感性负载，

JPXC-1000，偏极继电器

1  用途

JPXC-1000型偏极继电器（以下简称继电器）在信号电路中用于道岔表示电路以及单复线半自动闭塞电路。

2  适用环境

继电器的适用环境为:

a) 环境温度：-40℃～+60℃；

b) 相对湿度：不大于90%（温度+25℃）；

c) 气    压：不低于70 kＰa(相当于海拔高度3000m以下)；

d) 振    动: 振频不大于15Hz，振幅不大于0.45mm；

e) 工作位置：水平；

f) 周围无引起爆炸危险的有害气体，并应有良好的防尘措施。

3  机械特性

接点组数：8QH；

鉴别销号码：14、51；

接点间隙：不小于1.3 mm；

托片间隙：不小于0.35 mm；

接点压力：动合接点不小于250 mN；动断接点不小于150 mN；

接点齐度误差：不大于0.20 mm。

4  电气特性（+20℃时）

线圈电阻：500（1±10%）Ω×2

线圈串联，连接2、3，使用1、4；

额定值：DC 24V；

充磁值：DC 64V；

工作值：不大于DC 16V；

释放值： 不小于DC  4V；

反向不吸起电压: 大于DC 200V；

接点电阻：不大于0.05Ω。

5  绝缘耐压

在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。

在气压不低于86kPa条件下（相当于海拔高度1000m以下），继电器的绝缘耐压应能承受交流正弦波50Hz、2000V有效值电压，历时1min应无击穿闪络现象，重复试验时的电压应为原试验电压值的75%。

6  电寿命

继电器接点通以DC 24V 1A 阻性负载；其电寿命为1×106次。

JZXC-H62，整流式缓放继电器

JWXC-H850，无极缓放继电器

1  用途

JWXC-H850型无极缓放继电器（以下简称继电器）为地铁专用继电器。

2  适用环境

继电器的适用环境为:

a) 环境温度：-40℃～+60℃；

b) 相对湿度：不大于90%（温度+25℃）；

c) 气    压：不低于70 kＰa(相当于海拔高度3000m以下)；

d) 振    动: 振频不大于15Hz，振幅不大于0.45mm；

e) 工作位置：水平；

f) 周围无引起爆炸危险的有害气体，并应有良好的防尘措施。

3  机械特性

接点组数：4QH；

鉴别销号码：11、52；

接点间隙：不小于1.3 mm；

托片间隙：不小于0.35 mm；

接点压力：动合接点不小于250 mN；动断接点不小于150 mN；

接点齐度误差：不大于0.20 mm。

4  电气特性

线圈电阻：850（1±10%）Ω

线圈单圈使用，使用1、4；

额定值：DC 24V；

充磁值：DC 67V；

工作值：不大于DC 16.8V；

释放值： 不小于DC 3.4V；

反向工作值：不大于DC 18.4V；

缓放时间：DC 24V时不小于0.3s；

接点电阻：不大于0.05Ω。

5  绝缘耐压

在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。

在气压不低于86kPa条件下（相当于海拔高度1000m以下），继电器的绝缘耐压应能承受交流正弦波50Hz、1000V有效值电压，历时1min应无击穿闪络现象，重复试验时的电压应为原试验电压值的75%。

6  电寿命

继电器接点通以DC 24V 1A 阻性负载；其电寿命为2×106次。

JWXC-2000型无极继电器，铁路信号继电器

应用范围	信号	品牌	南京慧点铁路设备有限公司电气
型号	JWXC-2000型	产品系列	无极继电器
触点形式	常规	额定电压	DC12（V）
电流性质	直流	外形	中型
功率负载	中功率	防护特征	敞开式
直流电阻	10000（Ω）	释放电流	DC 2.4V～ DC 3.2V（A）
线圈功率	5（W）	额定工作频率	50（Hz）

1  用途

JWXC-2000型无极继电器（以下简称继电器）在交流计数电码轨道电路中作轨道复示继电器，使用在12V直流电路中。

2  适用环境

继电器的适用环境为:

a) 环境温度：-40℃～+60℃；

b) 相对湿度：不大于90%（温度+25℃）；

c) 气    压：不低于70 kＰa(相当于海拔高度3000m以下)；

d) 振    动: 振频不大于15Hz，振幅不大于0.45mm；

e) 工作位置：水平；

f) 周围无引起爆炸危险的有害气体，并应有良好的防尘措施。

3  机械特性

接点组数：2QH；

鉴别销号码：12、55；

接点间隙：不小于1.2 mm；

托片间隙：不小于0.35 mm；

接点压力：动合接点不小于250 mN；动断接点不小于150 mN；

接点齐度误差：不大于0.20 mm。

4  电气特性（+20℃）

线圈电阻：1000（1±10%）Ω×2

线圈串联，连接2、3，使用1、4；

额定值：DC 12V；

充磁值：DC 30V；

工作值：不大于DC 7.5V；

释放值： DC 2.4V～ DC 3.2V；

接点容量：DC 24V 1A 阻性负载；

接点电阻：不大于0.05Ω。

5  绝缘耐压

在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。

在气压不低于86kPa条件下（相当于海拔高度1000m以下），继电器的绝缘耐压应能承受交流正弦波50Hz、2000V有效值电压，历时1min应无击穿闪络现象，重复试验时的电压应为原试验电压值的75%。

6  电寿命

继电器接点通以DC 24V 1A 阻性负载；其电寿命为2×106次。

JWXC-2.3型无极继电器，铁路信号继电器

应用范围	信号	品牌	南京慧点铁路设备有限公司电气
型号	JWXC-2.3型	产品系列	无极继电器
触点形式	常规	额定电压	DC280（V）
电流性质	直流	外形	中型
功率负载	中功率	防护特征	敞开式
直流电阻	100（Ω）	释放电流	不小于实际工作值的50%（A）
线圈功率	5（W）	额定工作频率	50（Hz）

1  用途

JWXC-2.3型无极继电器（以下简称继电器）在信号电路中作直流轨道继电器。

2  适用环境

继电器的适用环境为:

a) 环境温度：-40℃～+60℃；

b) 相对湿度：不大于90%（温度+25℃）；

c) 气    压：不低于70 kＰa(相当于海拔高度3000m以下)；

d) 振    动: 振频不大于15Hz，振幅不大于0.45mm；

e) 工作位置：水平；

f) 周围无引起爆炸危险的有害气体，并应有良好的防尘措施。

3  机械特性

接点组数：4QH；

鉴别销号码：11、54；

接点间隙：不小于1.3 mm；

托片间隙：不小于0.35 mm；

接点压力：动合接点不小于250 mN；动断接点不小于150 mN；

接点齐度误差：不大于0.20 mm。

4  电气特性（+20℃时）

线圈电阻：1.15（1±5%）Ω×2

线圈串联，连接2、3，使用1、4；

额定值：DC 280mA；

充磁值：DC 750mA；

工作值：DC 170mA～DC 188mA；

释放值： 不小于实际工作值的50%；

反向工作值：不大于DC 206mA；

接点电阻：不大于0.05Ω。

5  绝缘耐压

在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。

在气压不低于86kPa条件下（相当于海拔高度1000m以下），继电器的绝缘耐压应能承受交流正弦波50Hz、2000V有效值电压，历时1min应无击穿闪络现象，重复试验时的电压应为原试验电压值的75%。

6  电寿命

继电器接点通以DC 24V 1A 阻性负载；其电寿命为2×106次。

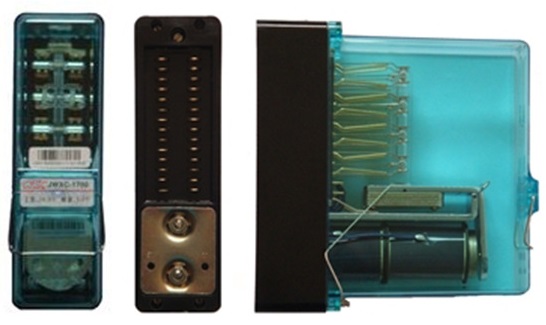

JWXC-1700型无极继电器，铁路信号继电器

1  用途

JWXC-1700型无极继电器（以下简称继电器）在信号电路中作通用继电器。

2  适用环境

继电器的适用环境为:

a) 环境温度：-40℃～+60℃；

b) 相对湿度：不大于90%（温度+25℃）；

c) 气    压：不低于70 kＰa(相当于海拔高度3000m以下)；

d) 振    动: 振频不大于15Hz，振幅不大于0.45mm；

e) 工作位置：水平；

f) 周围无引起爆炸危险的有害气体，并应有良好的防尘措施。

3  机械特性

接点组数：8QH；

鉴别销号码：11、51；

接点间隙：不小于1.3 mm；

托片间隙：不小于0.35 mm；

接点压力：动合接点不小于250 mN；动断接点不小于150 mN；

接点齐度误差：不大于0.20 mm。

4  电气特性（+20℃时）

线圈电阻：850（1±10%）Ω×2

线圈串联，连接2、3，使用1、4；

额定值：DC 24V；

充磁值：DC 67V；

工作值：不大于DC 16.8V；

释放值： 不小于DC 3.4V；

反向工作值：不大于DC 18.4V；

接点电阻：不大于0.05Ω。

5  绝缘耐压

在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。

在气压不低于86kPa条件下（相当于海拔高度1000m以下），继电器的绝缘耐压应能承受交流正弦波50Hz、2000V有效值电压，历时1min应无击穿闪络现象，重复试验时的电压应为原试验电压值的75%。

6  电寿命

继电器接点通以DC 24V 1A 阻性负载；其电寿命为2×106次。

JWXC-1000无极继电器，铁路信号继电器

1  用途

JWXC-1000型无极继电器（以下简称继电器）在信号电路中作通用继电器。

2  适用环境

继电器的适用环境为:

a) 环境温度：-40℃～+60℃；

b) 相对湿度：不大于90%（温度+25℃）；

c) 气    压：不低于70 kＰa(相当于海拔高度3000m以下)；

d) 振    动: 振频不大于15Hz，振幅不大于0.45mm；

e) 工作位置：水平；

f)周围无引起爆炸危险的有害气体，并应有良好的防尘措施。

3  机械特性

接点组数：8QH；

鉴别销号码：11、52；

接点间隙：不小于1.3 mm；

托片间隙：不小于0.35 mm；

接点压力：动合接点不小于250 mN；动断接点不小于150 mN；

接点齐度误差：不大于0.20 mm。

4  电气特性（+20℃时）

线圈电阻：500（1±10%）Ω×2

线圈串联，连接2、3，使用1、4；

额定值：DC 24V；

充磁值：DC 58V；

工作值：不大于DC 14.4V；

释放值：不小于DC 4.3V；

反向工作值：不大于DC 15.8V；

接点电阻：不大于0.05Ω。

5  绝缘耐压

在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。

在气压不低于86kPa条件下（相当于海拔高度1000m以下），继电器的绝缘耐压应能承受交流正弦波50Hz、2000V有效值电压，历时1min应无击穿闪络现象，重复试验时的电压应为原试验电压值的75%。

6  电寿命

继电器接点通以DC 24V 1A 阻性负载；其电寿命为2×106次。

JWXC-7型无极继电器，铁路信号继电器

 1  用途

JWXC-7型无极继电器（以下简称继电器）在信号电路中作通用及防空降压继电器。

2  适用环境

继电器的适用环境为:

a) 环境温度：-40℃～+60℃；

b) 相对湿度：不大于90%（温度+25℃）；

c) 气    压：不低于70 kＰa(相当于海拔高度3000m以下)；

d) 振    动: 振频不大于15Hz，振幅不大于0.45mm；

e) 工作位置：水平；

f) 周围无引起爆炸危险的有害气体，并应有良好的防尘措施

3  机械特性

接点组数：8QH；

鉴别销号码：11、55；

接点间隙：不小于1.3 mm；

托片间隙：不小于0.35 mm；

接点压力：动合接点不小于250 mN；动断接点不小于150 mN；

接点齐度误差：不大于0.20 mm。

4  电气特性（+20℃时）

线圈电阻：3.5（1±5%）Ω×2

线圈串联，连接2、3，使用1、4；

额定值：DC 250mA；

充磁值：DC 600mA；

工作值：不大于DC 150mA；

释放值：不小于DC 45mA；

反向工作值：不大于DC 165mA；

接点电阻：不大于0.05Ω。

5  绝缘耐压

在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。

在气压不低于86kPa条件下（相当于海拔高度1000m以下），继电器的绝缘耐压应能承受交流正弦波50Hz、2000V有效值电压，历时1min应无击穿闪络现象，重复试验时的电压应为原试验电压值的75%。

6  电寿命

继电器接点通以DC 24V 1A 阻性负载；其电寿命为2×106次。

JWJXC-6800 无极缓放继电器

JWJXC-440，无极缓放继电器

JWJXC-135\135，无极加强接点继电器

JWXC-H310，无极缓放继电器

应用范围	信号	品牌	南京慧点铁路设备有限公司
型号	JWXC-H310	产品系列	无极缓放继电器
触点形式	常规	额定电压	DC24（V）
电流性质	直流	外形	中型
功率负载	中功率	防护特征	密封式
直流电阻	100M（Ω）	吸合电流	5（A）
释放电流	5（A）	线圈功率	5（W）
额定工作频率	80（Hz）

1  用途

JWXC-H310型无极缓动继电器（以下简称继电器）用于97型25Hz相敏轨道电路，作为JRJC1-70/240型交流二元继电器的复示继电器，增强25Hz相敏轨道电路抗干扰能力。

2  适用环境

继电器的适用环境为:

a) 环境温度：-40℃～+60℃；

b) 相对湿度：不大于90%（温度+25℃）；

c) 气    压：不低于70 kＰa(相当于海拔高度3000m以下)；

d) 振    动: 振频不大于15Hz，振幅不大于0.45mm；

e) 工作位置：水平；

f) 周围无引起爆炸危险的有害气体，并应有良好的防尘措施。

3  机械特性

接点组数：8QH；

鉴别销号码：23、54；

接点间隙：不小于1.3 mm；

托片间隙：不小于0.35 mm；

接点压力：动合接点不小于250 mN；动断接点不小于150 mN；

接点齐度误差：不大于0.20 mm。

4  电气特性(+20℃时)

线圈电阻：310（1±10%）Ω

线圈单圈使用，使用1、4；

额定值：DC 24V；

充磁值：DC 60V；

工作值：不大于DC 15V；

释放值：不小于DC 4V；

缓放时间：DC 24V时0.8±0.1s；

缓吸时间：DC 24V时0.4s±0.1s；

接点电阻：不大于0.05Ω。

5  绝缘耐压

在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。

在气压不低于86kPa条件下（相当于海拔高度1000m以下），继电器的绝缘耐压应能承受交流正弦波50Hz、1000V有效值电压，历时1min应无击穿闪络现象，重复试验时的电压应为原试验电压值的75%。

6  电寿命

继电器接点通以DC 24V 1A 阻性负载；其电寿命为2×106次。

JWXC-H1200

JWXC-500/H300，无极缓放继电器

应用范围	信号	品牌	南京慧点铁路设备有限公司
型号	JWXC-500/H300	产品系列	无极缓放继电器
触点形式	常规	额定电压	DC24（V）
电流性质	直流	外形	中型
功率负载	中功率	防护特征	密封式
直流电阻	5（Ω）	吸合电流	5（A）
释放电流	5（A）	线圈功率	5（W）
额定工作频率	80（Hz）

1 用途

JWXC-500/H300型无极缓放继电器（以下简称继电器）在信号电路中作通用继电器。

2  适用环境

继电器的适用环境为:

a) 环境温度：-40℃～+60℃；

b) 相对湿度：不大于90%（温度+25℃）；

c) 气    压：不低于70 kＰa(相当于海拔高度3000m以下)；

d) 振    动: 振频不大于15Hz，振幅不大于0.45mm；

e) 工作位置：水平；

f) 周围无引起爆炸危险的有害气体，并应有良好的防尘措施。

3  机械特性

接点组数：8QH；

鉴别销号码：12、53；

接点间隙：不小于1.3 mm；

托片间隙：不小于0.35 mm；

接点压力：动合接点不小于250 mN；动断接点不小于150 mN；

接点齐度误差：不大于0.20 mm。

2.2  电气特性(+20℃时)

线圈电阻：

线圈单独使用，使用1、23、4；

额定值： ；

充磁值： ；

工作值： ；

释放值： ；

反向工作值： ；

缓放时间： ；

接点电阻：不大于0.05Ω。

5  绝缘耐压

在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。

在气压不低于86kPa条件下（相当于海拔高度1000m以下），继电器的绝缘耐压应能承受交流正弦波50Hz、1000V有效值电压，历时1min应无击穿闪络现象，重复试验时的电压应为原试验电压值的75%。

6  电寿命

继电器接点通以DC 24V 1A 阻性负载；其电寿命为2×106次。

JWXC-H600，无极缓放继电器

1  用途

JWXC-H600型无极缓放继电器（以下简称继电器）在信号电路中作通用继电器。

2  适用环境

继电器的适用环境为:

a) 环境温度：-40℃～+60℃；

b) 相对湿度：不大于90%（温度+25℃）；

c) 气    压：不低于70 kＰa(相当于海拔高度3000m以下)；

d) 振    动: 振频不大于15Hz，振幅不大于0.45mm；

e) 工作位置：水平；

f) 周围无引起爆炸危险的有害气体，并应有良好的防尘措施。

3  机械特性

接点组数：8QH；

鉴别销号码：12、51；

接点间隙：不小于1.3 mm；

托片间隙：不小于0.35 mm；

接点压力：动合接点不小于250 mN；动断接点不小于150 mN；

接点齐度误差：不大于0.20 mm。

4  电气特性

线圈电阻：300（1±10%）Ω×2

线圈串联，连接2、3，使用1、4；

额定值：DC 24V；

充磁值：DC 52V；

工作值：不大于DC 13V；

释放值： 不小于DC 2.6V；

反向工作值：不大于DC 14.3V；

缓放时间：DC 24V时不小于0.32s；

接点电阻：不大于0.05Ω。

5  绝缘耐压

在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。

在气压不低于86kPa条件下（相当于海拔高度1000m以下），继电器的绝缘耐压应能承受交流正弦波50Hz、1000V有效值电压，历时1min应无击穿闪络现象，重复试验时的电压应为原试验电压值的75%。

6  电寿命

继电器接点通以DC 24V 1A 阻性负载；其电寿命为2×106次。

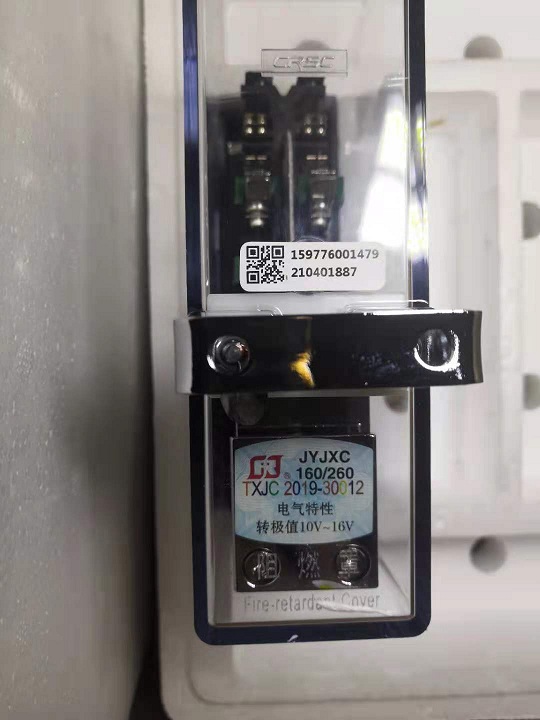

JYJXC-160/260，有极加强继电器
